ECHO TOP - Altura do Topo dos Ecos
O ECHO TOP é um produto que disponibiliza ao usuário
o campo de altura do topo dos ecos de chuva. Esse campo mostra a profundidade
dos sistemas e normalmente é disponibilizado em tempo real
de 5 em 5 minutos.
O ECHO TOP padrão do radar do DAEE é de 18 dBz, ou seja,
os ecos que determinam a altura do topo são de 0,5 mm /h e sua
resolução é de 2 x 2 km2 .
O ECHO TOP é obtido da seguinte forma: após a varredura
completa do radar em todas as elevações da antena, representadas
na figura 1
abaixo pelas linhas inclinadas coloridas, cada ponto da resolução
possui um perfil vertical. Em seguida, o programa rastreia as informações
contidas em cada uma das elevações, conhecidas como PPI
(Plan Position Indicator) até encontrar o eco de 18 dBz. Quando
isso acontece, de acordo com a localização do eco no
PPI, pode-se saber a distância e a altura do mesmo em relação
ao radar. A
figura 2
mostra um exemplo de ECHO TOP.

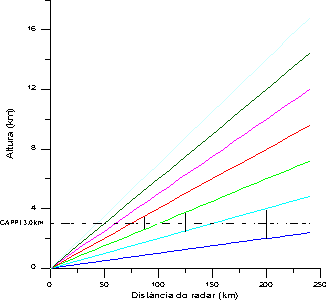

Figura 1: PPI's a partir dos quais pode-se saber a distância
e a altura de um eco em relação ao radar.
Figura 2: Exemplo de ECHO TOP, para a região da Cidade Universitária
- São Paulo, com escala de altura em km.
